| 上海攬岳機械有限公司生產的JK、JM型卷揚機是一種體積小、重量輕、起重大、操作靈活、安全可靠、經久耐用的電動起重機。廣泛適用于建筑、橋梁、冶金、礦山等企業工地中，本機除廣泛用于物科升降和大型吊裝工程中作卷揚之外。亦可在斜坡或半地拖拉各種材料和設備。 |
 |
| ◆ 15噸卷揚機--主要技術參數： |
項目 |
參數 |
項目 |
參數 |
鋼絲繩額定拉力 KN |
150 |
電動機 |
型號 |
YZR 225M -8 |
總傳動比 i |
322.07 |
功率 Kw |
22 |
鋼絲繩 |
規格直徑 mm |
6*37-39 |
轉速 r/min |
718 |
額定速度 m/min |
6.5 |
液壓推桿制動器 |
YWZ-400/90 |
卷筒 |
直徑長度 mm |
∮ 780*1500 |
電磁鐵制動器 |
|
轉速 r/min |
2.23 |
外型尺寸 mm |
2465*2525*1300 |
容量繩 m |
370 |
整機質量 kg |
5500 |
減速器齒輪參數 |
第一級 |
模數 |
5 |
第二級 |
模數 |
6 |
第三級 |
模數 |
8 |
齒數比 |
105/14 |
齒數比 |
99/14 |
齒數比 |
85/14 |
|
|

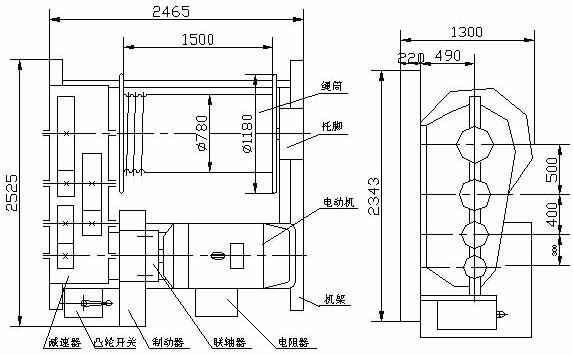

| ◆ 15噸卷揚機--傳動系統示意圖： |
 |
|

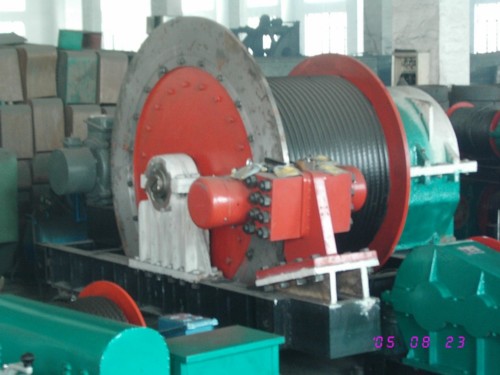

| ◆ 15噸卷揚機--詳圖： |
 |
|
|
|
|
|
