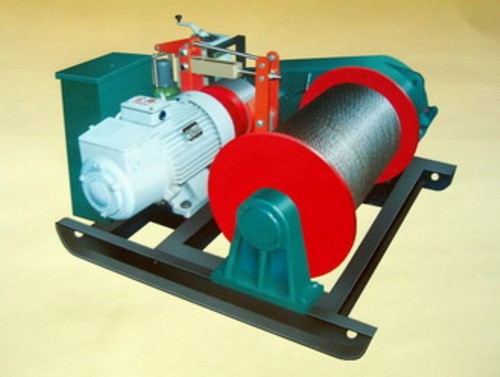

| ◆ 5噸Ｃ型卷?yè)P(yáng)機--概述： |
| 上海攬?jiān)罊C(jī)械有限公司生產的JK、JM型卷?yè)P(yáng)機是一種體積小、重量輕、起重大、操作靈活、安全可靠、經久耐用的電動起重機。廣泛適用于建筑、橋梁、冶金、礦山等企業工地中，本機除廣泛用于物科升降和大型吊裝工程中作卷?yè)P(yáng)之外。亦可在斜坡或半地拖拉各種材料和設備。 |
 |
| ◆ 5噸Ｃ型卷?yè)P(yáng)機--主要技術參數： |
項目 |
參數 |
項目 |
參數 |
鋼絲繩額定拉力 KN |
30 |
電動機 |
型號 |
YZR 180L -4 |
總傳動比 i |
36.71 |
功率 Kw |
15 |
鋼絲繩 |
規格直徑 mm |
6*37-17.5 |
轉速 r/min |
960 |
額定速度 m/min |
25 |
液壓推桿制動器 |
YWZ-200/25 |
卷筒 |
直徑長度 mm |
∮ 270*620 |
電磁鐵制動器 |
|
轉速 r/min |
26.42 |
外型尺寸 mm |
1340*1310*620 |
容量繩 m |
150 |
整機質量 kg |
|
減速器齒輪參數
|
第一級 |
模數 |
3 |
第二級 |
模數 |
4 |
第三級 |
模數 |
6 |
齒數比 |
52/27 |
齒數比 |
61/16 |
齒數比 |
70/14 |
項目 |
參數 |
項目 |
參數 |
鋼絲繩額定拉力 KN |
50 |
電動機 |
型號 |
YZR 160L -6 |
總傳動比 i |
152.49 |
功率 Kw |
11 |
鋼絲繩 |
規格直徑 mm |
6*37-21.5 |
轉速 r/min |
950 |
額定速度 m/min |
9 |
液壓推桿制動器 |
YWZ-300/45 |
卷筒 |
直徑長度 mm |
∮ 380*740 |
電磁鐵制動器 |
|
轉速 r/min |
6.23 |
外型尺寸 mm |
1545*1290*850 |
容量繩 m |
150 |
整機質量 kg |
1200 |
減速器齒輪參數 |
第一級 |
模數 |
3 |
第二級 |
模數 |
4 |
第三級 |
模數 |
6 |
齒數比 |
81/16 |
齒數比 |
82/14 |
齒數比 |
72/14 |
|
|
| ◆ 5噸Ｃ型卷?yè)P(yáng)機--傳動系統示意圖： |
 |
|

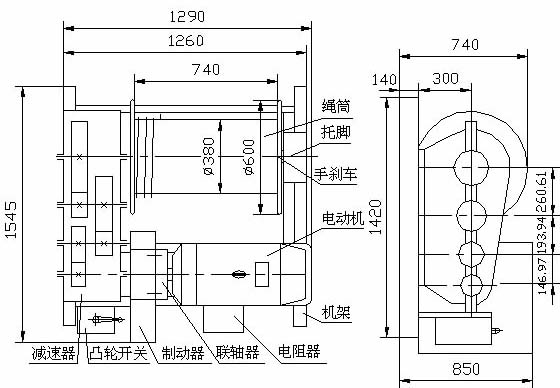

| ◆ 5噸Ｃ型卷?yè)P(yáng)機--詳圖： |
 |
|
|
|
|
|
