| 上海攬?jiān)罊C(jī)械有限公司生產的JK、JM型卷揚機是一種體積小、重量輕、起重大、操作靈活、安全可靠、經久耐用的電動起重機。廣泛適用于建筑、橋梁、冶金、礦山等企業工地中，本機除廣泛用于物科升降和大型吊裝工程中作卷揚之外。亦可在斜坡或半地拖拉各種材料和設備。 |
 |
| ◆ 0.5噸卷揚機--主要技術參數： |
項目 |
參數 |
項目 |
參數 |
鋼絲繩額定拉力 KN |
5 |
電動機 |
型號 |
Y 100L 1 -4 |
總傳動比 i |
36.60 |
功率 Kw |
2.2 |
| 鋼絲繩 |
規格直徑 mm |
6*19*7.7 |
轉速 r/min |
1420 |
額定速度 m/min |
25 |
液壓推桿制動器 |
|
卷筒 |
直徑長度 mm |
∮ 170*298 |
電磁鐵制動器 |
TJ e -100 |
轉速 r/min |
38.80 |
外型尺寸 mm |
710*655*350 |
容量繩 m |
100 |
整機質量 kg |
180 |
減速器齒輪參數 |
第一級 |
模數 |
2 |
第二級 |
模數 |
2.5 |
第三級 |
模數 |
3.5 |
齒數比 |
61/18 |
齒數比 |
54/20 |
齒數比 |
56/14 |
項目 |
參數 |
項目 |
參數 |
鋼絲繩額定拉力 KN |
5 |
電動機 |
型號 |
Y 100L 1 -4 |
總傳動比 i |
53.32 |
功率 Kw |
2.2 |
鋼絲繩 |
規格直徑 mm |
6*19*7.7 |
轉速 r/min |
1420 |
額定速度 m/min |
15.5 |
液壓推桿制動器 |
|
卷筒 |
直徑長度 mm |
∮ 170*298 |
電磁鐵制動器 |
TJ 2 -100 |
轉速 r/min |
26.63 |
外型尺寸 mm |
710*655*350 |
容量繩 m |
100 |
整機質量 kg |
180 |
減速器齒輪參數 |
第一級 |
模數 |
2 |
第二級 |
模數 |
2.5 |
第三級 |
模數 |
3.5 |
齒數比 |
61/18 |
齒數比 |
59/15 |
齒數比 |
56/14 |
|
|

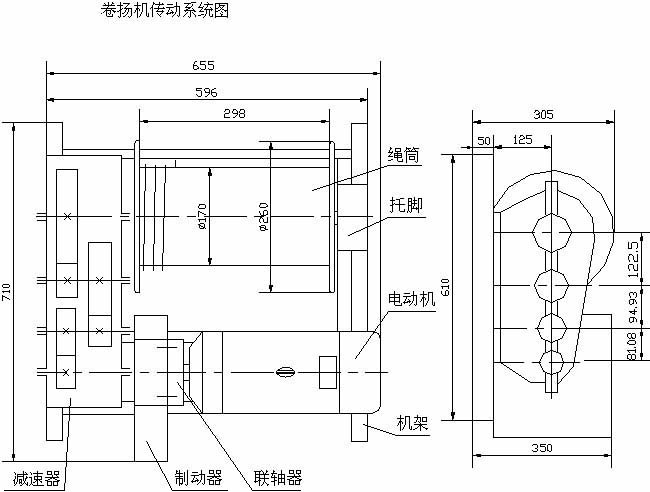

| ◆ 0.5噸卷揚機--傳動系統示意圖： |
 |
|
| ◆ 0.3噸卷揚機--詳圖： |
 |
|
|
|
|
|
